STEM200系列光纤红外测温仪

一、产品概述

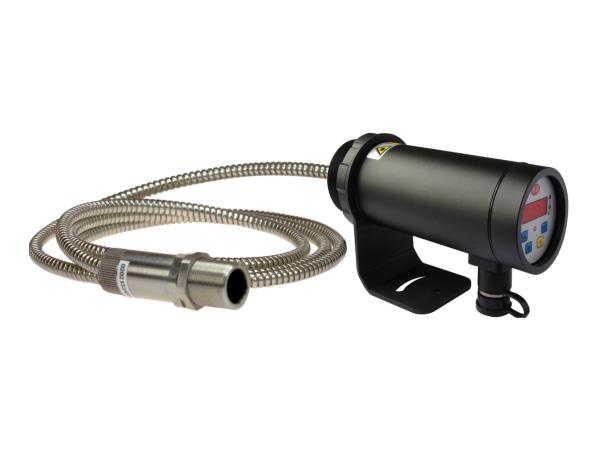

STEM200系列光纤红外测温仪是一种结合红外测温技术和光纤传感技术，实现高精度、高重复性、快速响应、非接触测量的新型测温仪器。适用于各种极端环境条件下的测温现场。它由小型、固定焦距的精密光学探头、具有柔性不锈钢保护套的进口传光光缆、以及嵌入微型计算机的主控模块和对外输出信号的传输电缆等组成。

STEM200系列光纤红外测温仪的测温范围为300℃～3000℃（分段实现），工作在环温-10℃～+60℃时可保证高精度，电子模块可安装水冷系统（选件）使仪器工作环境温度高达150℃。固定焦距的精密光学探头包括不锈钢圆柱形外壳和透镜，其可承受的环境温度高达200℃，光学探头可安装空气吹扫器以防止透镜被污染。柔性光缆由不锈钢金属套所保护，可使光缆较小的半径弯曲以便其穿过狭小的空间，对无法直接观察的目标（容器或管道内壁处）进行温度测量。

STEM200系列光纤红外测温仪可对外输出4～20mA模拟信号、RS485数字信号、可编程继电器信号，用于对工业现场其他设备的控制。

激光瞄准光纤红外测温仪内置同轴激光瞄准，在使用中激光可打开，也可关闭，有利于用户直观精准的测量目标温度。

二、仪器特点：

1.通过光纤传输红外能量，使光学探头与电子模块电隔离，使电子元件受环境影响降至最小，有效的提高产品抗电磁干扰能力，特别适合在中高频感应加热设备等强电磁场环境下使用，性能稳定可靠

2.先进的信号处理技术，测量精度高，重复测量稳定

3.响应速度快，达毫秒量级，可测量快速移动物体的表面温度

4.最大值、平均值、瞬时值、环境温度显示

5.上下限报警温度值设置，超限报警

6.多种输出信号：模拟4mA～20mA、数字RS485、继电器输出。可与各类控制仪表、记录仪、计算机测控系统连接

7.光学探头耐温高达200℃，可安装在环境温度较高的场合

8.光学探头尺寸小，可安装在其它红外测温仪无法安装的场合

9.具有多种光学探头和探测器，适用于不同的应用现场，为用户提供多种组合方式

10.非接触测温极大的提高了仪器使用寿命，远超高温热电偶

三、技术指标

（一）测温参数

测温范围：300℃～3000℃ 分段，具体参见每种型号的测温范围

测量精度：FS  0.5％℃

重复精度：1C

温度分辨率：显示温度分辨率       1C

RS485输出温度分辨率  1C

4~20mA输出温度分辨率 1C

显示方式：四位LED显示界面

响应时间：小于100ms

发射率（单色）：0.10－1.00数字可调，步长0.01

坡度（双色）：0.850-1.150数字可调，步长0.001

测温方式：最大值（MAX）、平均值（AVG）、瞬时值（TSTEM）

测量功能：激光瞄准打开或关闭、上/下限温度值报警设置、超限报警

（二）光学参数

瞄准方式：同轴激光瞄准或外接激光瞄准

距离系数：

                                                                                   光学探头

（三）电气参数

电    源:24VDC，(±20%)，500mA

功    耗: 标准型和通讯型最大50mA

带激光瞄准最大200mA

带继电器输出最大100mA

输出方式：4～20mA模拟输出，最大回路阻抗500。

RS485数字输出，波特率：9600bps，数据格式：1位起始位、8位数据位、无奇偶校验、1位停止位；若需要485通讯协议及调试软件，请来电咨询、索取029-83213665

继电器输出，两组输出30V/ 2A，响应时间小于3ms 。

（四）环境及物理参数

光纤长度：标准配置1.5米，可选3米、5米。

环境温度：光学探头：0℃～+200℃

主控模块：-10℃～+60℃，带水冷选件可达-10℃～+150℃

环境湿度：< 90%RH

存储温度：-30℃～+85℃

重量：主控模块：320g

      1型光学探头：120g

      2型光学探头：140g
